Коммутационные карты для управление ИБП Liebert

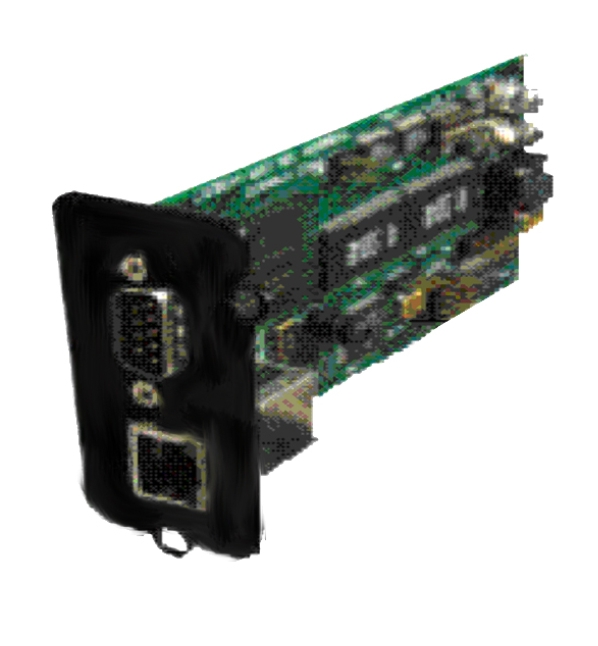

1- Плата TCP IP / SNMP / Web (артикул IS-WEBCARD)
Данная интерфейсная плата обеспечивает передачу данных и информацию о текущем статусе UPS на другие узлы сети в виде прерываний по протоколу SNMP. Плата ISWEB имеет стандартный разъем для подключения к локальной компьютерной сети Ethernet 10/100-baseT. С помощью этой платы через WEB-браузер также можно получить информацию о текущем статусе UPS и все измеренные параметры отображаемые в графическом виде
2 - Релейная плата (артикул RELAYCARD-INT)
Через выходной разъем данной платы обеспечивается подключение к релейным ("сухим") контактам, которые могут быть использованы для удаленного мониторинга текущего состояния UPS.
Следующие сигналы реле доступны: "Работа от батарей", "На байпасе", "Пониженный уровень зарядки батарей", "Общий сигнал аварии", "Неисправность UPS" и "UPS на инверторе". Наличие контактов этих реле позволяет легко связать UPS с любым компьютером AS/400 (требуется дополнительный кабель) или любой системой мониторинга, использующей релейные сигналы.

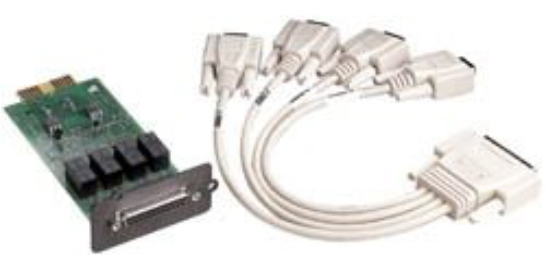

3- Релейная плата 4 (артикул MULTIPORT4)
Данная релейная плата позволяет получить четыре набора релейных ("сухих") контактов для удаленного мониторинга состояния UPS и его батарей.
Четыре различных компьютера могут быть одновременно подключены к этой плате для контроля состояния одиночного UPS (т.е. сигналы о пропадании входного напряжения / пониженного заряда батарей).

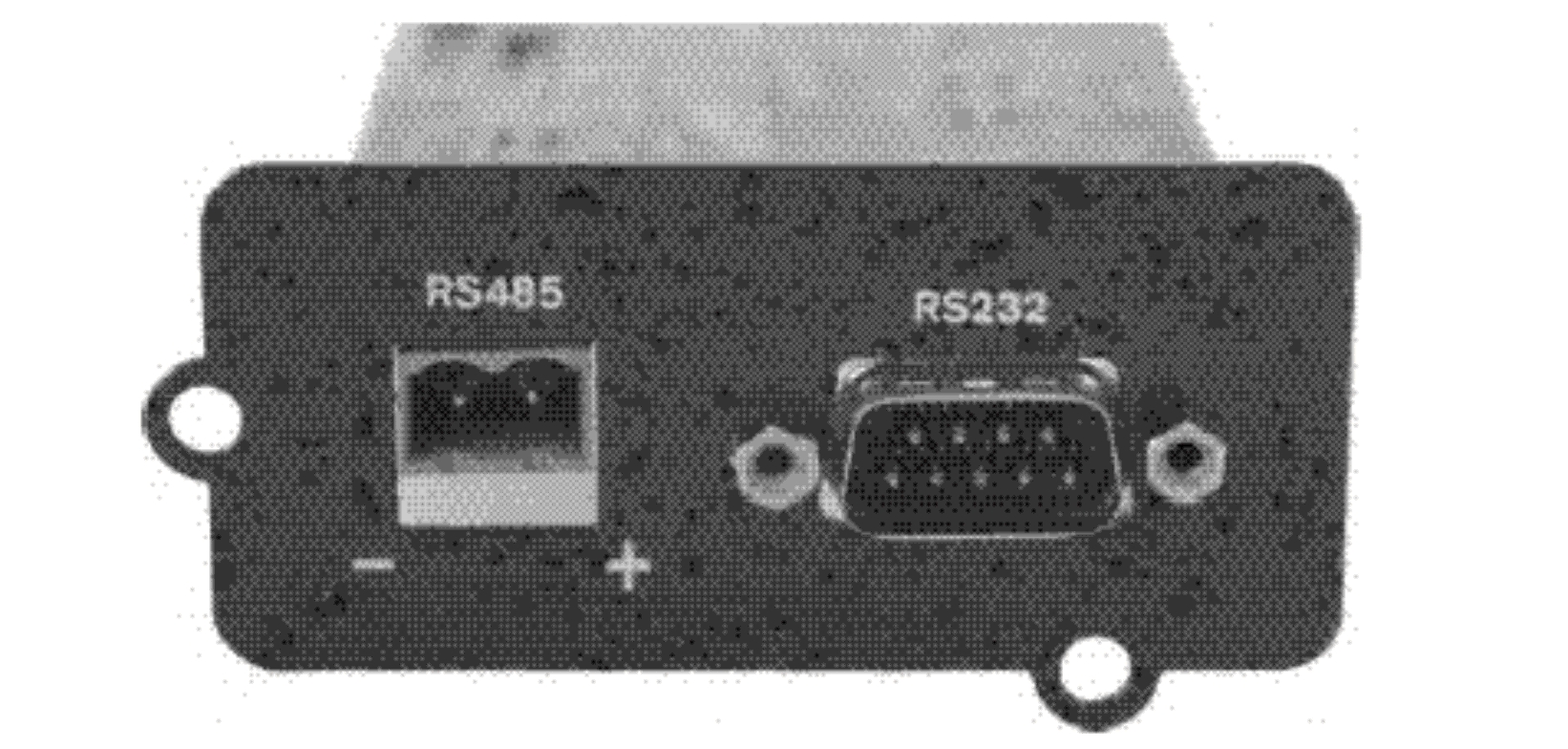

4- Плата Modbus / Jbus / IGM Net (артикул OC485)
Плата OC485 позволяет осуществлять мониторинг устройства с помощью программ SiteScan Web или Системы Интеллектуального Здания (BMS).
Расположенный на плате порт RS232 используется для ее настройки с помощью компьютера.
Порт RS485 поддерживает протоколы передачи данных IGM Net и Modbus/Jbus. Позволяет контролировать режимы работы UPS, включая получение сигналов аварии, текущего состояния и данных (напряжение, ток, частота, мощность, коэффициент мощности, температура и т.д.)
